Да, но только система 4TR.

Иногда шины 4TR-системы используются нестандартно, например, для управления по протоколу DALI. В этом случае две шины задействуются для передачи сигнала DALI (шина DALI), а две, как и прежде, для подачи напряжения питания на светильники (L, N). Трек 2TR для этого не подходит, так как у него всего 2 шины.

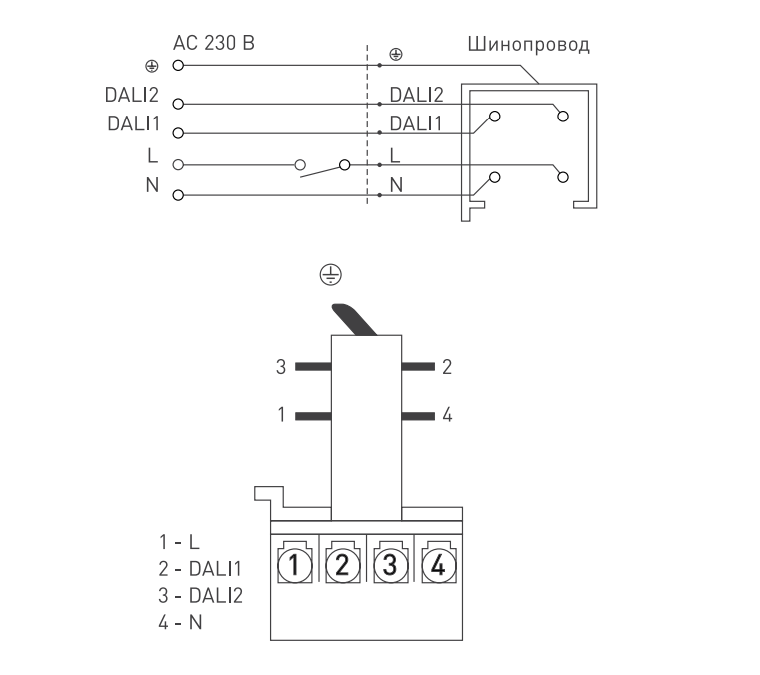

Для управления DALI на трехфазном треке используются светильники со специальными адаптерами DALI. Шины трека в данном случае имеют следующие назначения:

«AC 230 В» на картинке перенести вниз, к L и N.

Использование управления DALI в трековых системах дает ряд преимуществ:

• независимое управление до 16 групп светильников;

• цифровое диммирование светильников;

• плавное включение/выключение;

• управление из нескольких мест;

• создание сценариев управления;

• простая интеграции в систему «умный дом».

Рассмотрим, как выглядит 2TR- и 4TR-трек.

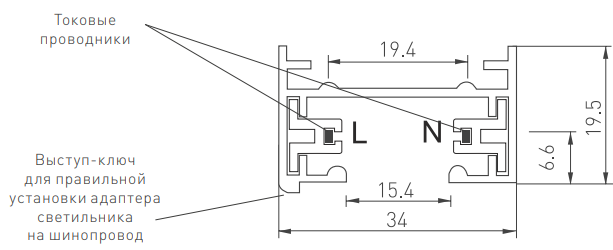

Для питания светильников в трек 2TR встроены две токопроводящих шины, одна из которых используется как нулевой провод (N), а вторая — как фазный (L). При помощи выключателя можно одновременно включать или выключать все светильники, установленные на такой трек.

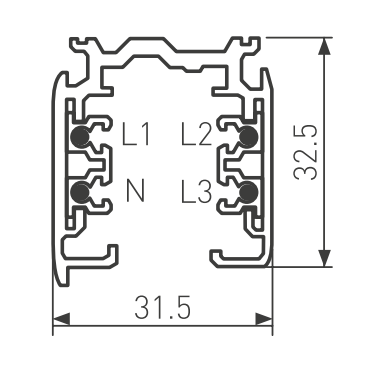

4TR-трек имеет четыре токопроводящих шины. Одна из них используется как общий нулевой провод (N), а три оставшихся проводника могут подключаться к трем разным фазам питания (L1/L2/L3). Идентичный способ применялся в светильниках с лампами накаливания, которые требовали большую подводимую мощность, а подключение на три раздельных фазы электропитания снижало нагрузку на питающую сеть. В настоящее время потребление энергии светодиодными светильниками существенно снизилось, чаще такой шинопровод используют другим образом: к общему проводнику (N) так же подключается нулевой провод, а на шины L1/L2/L3 подается напряжение с одной фазы, но через три независимых выключателя. Таким образом появляется возможность коммутировать три группы светильников.

Однофазные и трехфазные треки отличаются по внешнему виду, конфигурации и размерам.

* маркировка шин у серий (C) И (D) отличается, просьба внимательно ознакомиться с документацией к товару.

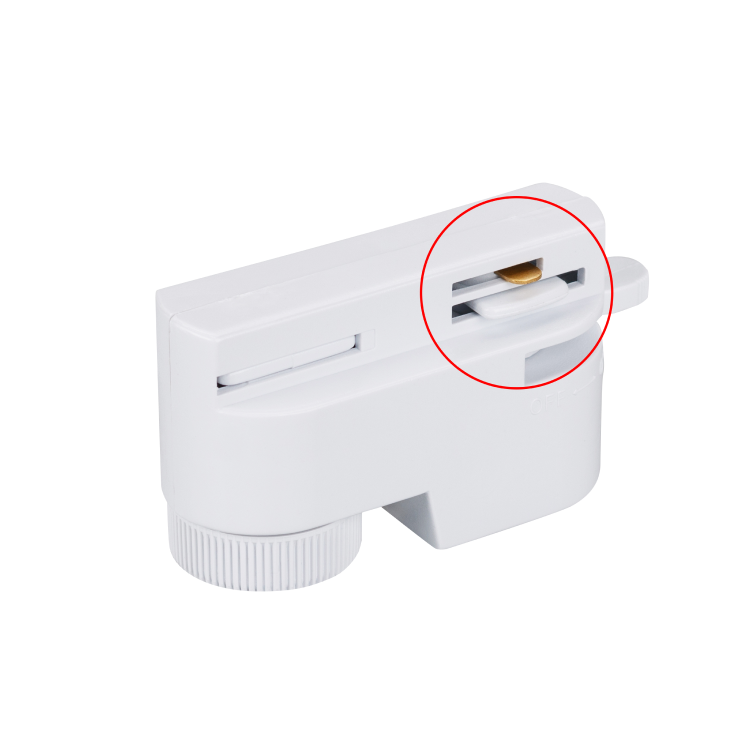

Адаптер светильника для 2TR-системы выглядит так:

При установке на трек и повороте фиксирующего рычажка два контакта подключаются к двум шинам.

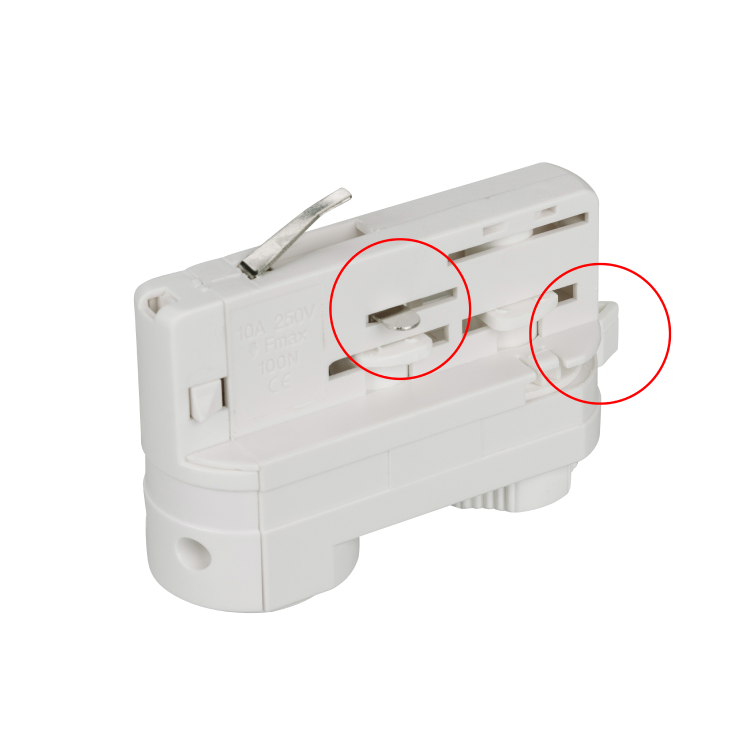

Адаптер светильника для 4TR-системы выглядит так:

Помимо фиксирующего рычажка, адаптер для системы 4TR имеет переключатель, при помощи которого можно выбрать, к какой именно шине будет подключен светильник. Это определит, к какой группе управления будет относиться светильник и каким выключателем он будет включаться/выключаться.

Блок питания должен иметь соответствующее выходное напряжение и мощность. Выходное напряжение должно быть равно напряжению питания светильников. Выходная мощность должна быть на 20% выше суммарной мощности всех светильников.

Пример. Используем светильники с напряжением питания 48 В, два из которых мощностью 12 Вт, один — 16 Вт и еще один — 6 Вт. Суммарная мощность светильников — 12 × 2 + 16 + 6 = 46 Вт, 46 Вт +20% = 55 Вт.
Значит, нам необходим блок питания мощностью не менее 55 Вт и выходным напряжением 48 В.

В первую очередь обращаем внимание на параметр «Диммируемый» в карточке товара светильника. Если указано «Да» или «При замене драйвера», то необходимо перейти во вкладку совместимых товаров и выбрать диммируемый источник питания. Если данная вкладка отсутствует или предложенные источники питания по каким-либо причинам не подходят, то можно выполнить подбор самостоятельно, руководствуясь одним из двух приведенных ниже вариантов.

Вариант 1 — В карточке товара светильника для параметра «Диммируемый» указано «Да».

В этом случае необходимо обратить внимание на напряжение питания светильника:

— Если напряжение питания составляет 230 В, то источник питания не нужен. Необходимо приобрести к светильнику устройство управления (диммер или контроллер), ориентируясь на способ управления светильником. Управлять светильником можно через системы TRIAC, DALI, DMX, RF, 1–10 В и др.

— Если напряжение питания не 230 В, а, к примеру, 24 или 48 В, то к светильнику нужно подобрать либо диммируемый источник питания, либо обычный источник питания и отдельно диммер (контроллер). Выходное напряжение источника питания должно соответствовать напряжению питания светильника. Выходная мощность источника питания должна быть на 20% выше суммарной мощности всех подключаемых светильников. Управление диммируемым источником питания или диммером осуществляется через системы TRIAC, DALI, DMX, RF, 1–10 В и др.

Вариант 2 — В карточке товара светильника для параметра «Диммируемый» указано «При замене драйвера».

В этом случае необходимо ориентироваться на показатели тока и напряжения на светодиодах светильника. Данные параметры указаны на штатном драйвере светильника и приведены в описании к светильнику (например, «драйвер 30–42 В, 250 мА»).

Выходной ток нового диммируемого драйвера должен совпадать со значением штатного драйвера, в то время как диапазон напряжений должен быть либо таким же, либо шире диапазона штатного драйвера.

Зная мощность светильника, можно приблизительно рассчитать напряжение на светодиодах.

Пример. Мощность светильника — 12 Вт, сила тока на светодиодах — 250 мА (0.25 А). Следовательно, напряжение на светодиодах рассчитывается следующим образом: 12 × 0.85 / 0.25 = 40.8 В. Коэффициент 0.85 в данном примере — величина постоянная и обозначает усредненный КПД стандартного LED-драйвера. Как результат, нам нужен диммируемый драйвер с выходным током 250 мА и диапазоном напряжений, в который попадает значение 40.8 В.

Не упускайте из внимания способ управления драйвером — TRIAC, DALI, DMX, RF, 1–10 В и др.

Если вы планируете установить диммируемый драйвер в накладной или малогабаритный светильник, необходимо учитывать габаритные размеры устройства.

Если у вас остались сомнения, обратитесь для подбора оборудования к нашим специалистам.

Рассмотрим маркировку лент на конкретных примерах

В ШИМ-оборудовании нет больших различий между диммером и контроллером. Главное отличие — это количество управляемых каналов. Любой контроллер можно заменить несколькими диммерами, а диммер всегда можно заменить на контроллер. К любым ШИМ-устройствам можно подключать любую ленту, выбор решения полностью за потребителем. Но, безусловно, удобнее использовать оборудование, которое соответствует своему прямому назначению.

Под понятием диммер Arlight подразумевает устройства для ШИМ-управления белыми или одноцветными лентами на 1 канал, реже на 2 канала. Контроллеры — это устройства для ШИМ-управления лентами RGB на 3–5 каналов. Еще одно важное отличие — контроллеры имеют несколько динамических программ смены цвета и возможность регулировки скорости их выполнения. Как правило, динамические режимы используют для RGB-ленты, чтобы получить цветовые эффекты. Однако нет никаких ограничений, если вы к контроллеру RGB подключите белую ленту нескольких оттенков и получите оттеночные эффекты в динамике.

Яркость свечения светодиодных лент изменяется при помощи специальных диммеров ШИМ. В отличие от обычных ламп, диммируемых обычным регулятором TRIAC, изменение яркости светодиодов выполняется методом широтно-импульсной модуляции (ШИМ, PWM).

Arlight предлагает огромный ассортимент диммеров и контроллеров на любой вкус, от элитных серий до массовых, при этом все оборудование Arlight совместимо со светодиодными лентами, соответствует заявленным параметрам и обладает высокой надежностью.

Диммировать ленты Arlight можно различными способами — при помощи настенных панелей с вращающимися регуляторами или сенсорным управлением, беспроводными пультами дистанционного управления, со смартфонов по Wi-Fi, используя различные современные проводные и беспроводные протоколы управления (DMX, DALI, KNX, TUYA и др.)

При подборе диммера обращайте внимание на максимально допустимую мощность подключаемой нагрузки. Для увеличения подключаемой мощности без ограничения используйте ШИМ-усилители.

Светодиодная лента с уровнем защиты IP65 и выше обеспечивает стабильную работу подсветки в помещениях с повышенной влажностью. Выбор степени защиты IP65–68 зависит от места установки подсветки в ванной комнате.

Можно, но только в том случае, если она будет установлена в герметичных лайтбоксах или других герметичных корпусах, а также будут выполнены все требования условий монтажа и эксплуатации.

Обычно открытая светодиодная лента используется для интерьерной подсветки и устанавливается в помещениях с нормальной влажностью. Применяется для декоративной подсветки подвесных и натяжных потолков, потолочных ниш, витражей, стен, полок, мебели, а также подсветки витрин.

Влагозащищенная светодиодная лента IP65 используется в помещениях с повышенной влажностью, а IP66–68 для уличной подсветки. Влагозащищенные ленты применяются для декоративной подсветки ванной комнаты, душевой, бани, сауны, помещений с бассейном, а также архитектурной, рекламной подсветки и светового тюнинга (LED Tuning) автомобилей. Влагозащищенную ленту рекомендуется использовать даже в сухих помещениях, если она устанавливается в местах, где проводится влажная уборка, например, лестница, плинтус, столешница, барная стойка.

Вне помещений рекомендуется использовать герметичные светодиодные ленты со степенью защиты не ниже IP66. Они могут быть в силиконовой трубке (маркировка P, PW, PS) или в трубке cо сплошной заливкой герметиком (маркировка PG, PGS). Для длительной службы рекомендуется защищать ленты от прямого попадания осадков и солнечных лучей, например, используя алюминиевый профиль и экран для светодиодных лент.

По исполнению корпусов блоки питания Arlight для светодиодных лент можно разделить на следующие основные типы:

• блоки питания герметичные (IP65–68);
• блоки питания в металлическом кожухе (IP20);
• блоки питания в пластиковом корпусе (IP20).

Выбор типа корпуса зависит от места установки блока питания.

В помещениях с нормальным уровнем влажности, например, в жилых помещениях или офисах, можно использовать блоки питания с любой степенью герметичности.

В помещениях с повышенным уровнем влажности, например, в ванных комнатах, сан. узлах необходимо использовать блоки питания со степенью защиты не ниже IP65.

Для применения на улице также допустимо использовать блоки питания со степенью защиты не ниже IP65. При этом необходимо обратить особое внимание на требования к условиям эксплуатации, указанные в паспорте блока питания.

Следует учитывать, что блоки питания в защитном кожухе мощностью от 250 Вт и выше обычно имеют встроенный вентилятор для охлаждения, который может издавать шум.

При использовании блоков питания совместно с ШИМ-диммерами и контроллерами в большинстве случаев более «тихими» оказываются блоки питания с высоким IP, т. к. все внутренние компоненты этих блоков залиты компаундом.

При использовании лент с напряжением питания 24 В, протекающий через ленту и питающий провода ток в 2 раза меньше, чем с лентами на 12 В (при одинаковой мощности).

Т. к. ток меньше, получаем следующие преимущества:

• падение напряжения на проводах и печатных проводниках ленты меньше;
• нагрев питающих проводов и ленты меньше;
• свечение ленты по всей длине более равномерное;
• питающие провода можно использовать с меньшим сечением.

Следует различать параметры Яркость и Световой поток. Зачастую потребители путают эти термины.

Яркость — это сила света по заданной оси, значение этого параметра имеет смысл только для профессионалов. Яркость может быть чрезвычайно высокой (все мы знаем, как слепит яркий блеск при сварке), но при этом световой поток может быть очень низким.

Более значимый параметр в нашем случае — световой поток. Он показывает общее количества света, излучаемое светильником или лентой, и измеряется в люменах (лм).

Световой поток светодиодных лент Arlight варьируется в очень широком диапазоне от 200 до 4500 лм на 1 метр. Такой широкий диапазон позволяет подобрать светодиодную ленту практически для любого применения.

Для справки: 1 м светодиодной ленты со световым потоком 4500 лм позволяет залить светом помещение 12–15 кв. м. При выборе ленты следует учитывать световой поток и мощность в зависимости от назначения. Для подсветки карнизов и другой интерьерной декоративной подсветки подходят ленты мощностью 5–15 Вт/м и световым потоком 400–1800 лм/м. Для основного освещения рекомендуются ленты 20–30 Вт/м со световым потоком 2000–3800 лм/м.

Эти ленты отличаются типом используемых светодиодов.

• SMD 3528 — однокристальный одноцветный светодиод с размером корпуса 3.5×2.8 мм.
• SMD 2835 — усовершенствованный однокристальный одноцветный светодиод с размером корпуса 3.5×2.8 мм. В отличие от предыдущего светодиода имеет большую площадь люминофора, лучшее отведение тепла от кристалла (что позволяет увеличить ток через кристалл) и меньшую высоту корпуса.
• SMD 2216 — малогабаритный однокристальный одноцветный светодиод с размером корпуса 2.2×1.6 мм. Малые размеры позволяют создавать узкие ленты шириной всего 3.5 мм и изготавливать ленты с большим количеством светодиодов — до 700 шт/м. Такие ленты даже без рассеивателей создают эффект сплошной линии света. Отличительная особенность лент Arlight со светодиодами SMD 2216 — высокое качество белого света. Индекс цветопередачи этих лент более 90.
• SMD 5060 — 3-кристальный светодиод с размером корпуса 5.0×5.5 мм. На базе этих светодиодов изготавливаются одноцветные или многоцветные (RGB, RGBW, RGBW-MIX) ленты. В RGB-светодиодах устанавливаются 3 кристалла разного цвета — красного, зеленого и синего. Смешиванием этих цветов в разных пропорциях при помощи контроллера получают практически любой цвет свечения. В лентах RGBW белый цвет формируется отдельными светодиодами. При этом RGB-светодиоды используются для декоративной подсветки, а белые светодиоды — для создания общего освещения с высоким качеством белого света. В некоторых RGBW-лентах Arlight используются особые 4-кристальные светодиоды в корпусе SMD 5060. В этих светодиодах в одном корпусе объединены сразу 4 светодиода R, G, B и W. У таких лент, так как источники света всех 4 цветов находятся практически в одной точке, отсутствует смещение светотеневой границы при изменении цвета свечения. Создаваемый ими свет, состоящий из нескольких цветов, более равномерный.
• SMD 3535 — малогабаритный 3-кристальный светодиод с размером корпуса 3.5×3.5 мм. Благодаря малым размерам корпуса позволяет делать узкие многоцветные RGB-ленты шириной от 5 мм. Светодиод имеет встроенный рассеиватель, обеспечивающий практически идеальное смешивание света от 3 кристаллов разного цвета. Это обеспечивает равномерную однородную заливку освещаемой поверхности требуемым цветом.

Безусловная гарантия на светодиодные ленты Arlight составляет 5 лет.

Для управляемых динамических лент, а также для герметичных лент, используемых на улице, гарантия составляет 2–3 года в зависимости от серии.

Светодиодные ленты Arlight собираются на компонентах с высоким ресурсом, поэтому практический срок службы нашей ленты составляет 7–10 лет и зависит от множества факторов: качество монтажа, использование профиля, защита от пыли и солнечного света, наличие агрессивной среды. Все подробности приведены в паспорте ленты, который прилагается к каждому товару.

Объединять выходы нескольких каналов управления крайне не рекомендуется. Это связано с тем, что абсолютно одинаковых радиокомпонентов не существует, и в любом случае ток по каналам при замыкании выходов распределится неравномерно. Правильное решение в таких случаях — разделить нагрузку и равномерно распределить ее по каналам.

При невозможности распределения нагрузки и только если выходные каналы управляются синхронно, объединение каналов возможно при соблюдении следующего требования — необходимо снизить максимальную нагрузку каналов на 30%. В любом случае такое подключение не является рекомендованным и гарантийные обязательства на оборудование, включенное по такой схеме, не распространяется.

Инструкции по настройке оборудования Arlight приведены в паспортах устройств и приложениях к этим паспортам. Скачать инструкции можно на сайте arlight.ru. На странице выбранного товара находится значок PDF-файла, кликнув на который вы откроете документ.

Срок гарантии на продукцию Arlight указан в паспорте изделия и в описании товара на сайте arlight.ru.

Гарантийный срок начинается со дня приобретения оборудования. При отсутствии чека или другого документа, подтверждающего дату покупки, гарантийный срок исчисляется от даты производства, указанной на изделии, на упаковке либо в паспорте.

Претензии предъявляются по месту приобретения изделия. Если продавец отказывается принять на гарантийную экспертизу вышедшее из строя устройство с не истекшим сроком гарантии, пожалуйста, сообщите нам через форму обратной связи, нажав на кнопку «Задать вопрос» вверху страницы или написав на почту pr@arlight.ru

Цвет свечения могут менять ленты, на которых установлены светодиоды с несколькими кристаллами. Это ленты RGB, RGBW, RGBW-MIX. При использовании таких лент и специальных RGB-контроллеров для них, путем смешивания в определенных пропорциях 3 основных цветов, красного (R), зеленого (G) и синего (B), можно получить практически любой цвет из более 16 млн оттенков.

Управление яркостью отдельных цветов RGB для светодиодных лент выполняется методом широтно-импульсной модуляции (ШИМ, PWM).

Для управления цветом используются контроллеры RGB и RGBW. Контроллер управляет лентой. Самим контроллером можно управлять различными способами: при помощи настенных панелей с вращающимися регуляторами или сенсорным управлением, беспроводными пультами дистанционного управления, со смартфонов по Wi-Fi, используя различные современные проводные и беспроводные протоколы управления (DMX, DALI, KNX, TUYA и др.).

При подборе контроллера обращайте внимание на максимально допустимую мощность подключаемой нагрузки. Если мощности контроллера не хватает, используйте усилители для светодиодной ленты.

Для этого существуют специальные светодиодные ленты с изменяемой цветовой температурой. В ассортименте Arlight такой возможностью обладают ленты MIX, TRIX, CDW и RGBW-MIX.

На MIX-лентах установлены два вида белых светодиодов с различной цветовой температурой, например, лента арт. 024508: 2700 (теплый белый свет) и 6000 К (белый свет, близкий к холодному).

При помощи контроллера можно выполнять плавное изменение оттенка белого цвета во всем диапазоне, от 2700 до 6000 К.

На TRIX-лентах установлены светодиоды с 3 различными значениями цветовой температуры, например, лента арт. 020561: 3000, 4000 (дневной белый) и 6000 К (белый свет, близкий к холодному). Это позволяет получать более качественный белый свет.

Отличие CDW-ленты от MIX — подключение не 3 проводами, а 2. В таких лентах выбор оттенка производится изменением полярности питания ленты. Пример такой ленты: арт. 024507. Для них используются особые контроллеры, предназначенные именно для ленты CDW, например, арт. 028292.

Ленты RGBW-MIX имеют 5 каналов управления (3 канала RGB и 2 канала MIX). Пример такой ленты: арт. 028258. Для управления такими лентами используются 5-канальные контроллеры, например, арт. 032988.

Для большинства светильников Arlight можно подобрать диммируемый драйвер с вариантами управления: ШИМ, DALI, 0–10 В, TRIAC. Для подбора обратитесь, пожалуйста, к дилеру Arlight либо задайте вопрос на прямую линию 8 800 234 07 70. Также вы можете подобрать драйвер самостоятельно.

При самостоятельном подборе диммируемого драйвера для светильника, в первую очередь, обращайте внимание на то, чтобы выходной ток драйвера совпадал с рабочим током светильника. Второе условие — напряжение на светильнике должно попадать в диапазон выходного напряжения драйвера. Если напряжение светильника не известно, его можно с точностью определить, исходя из мощности и рабочего тока светильника.

Например, нужно подобрать диммируемый драйвер с управлением TRIAC для светильника арт. 021498. Мощность светильника 30 Вт, рабочий ток 700 мА (0.7 А).

Определяем напряжение светильника: 30 Вт / 0.7 А = 42.9 В.

Получается, что для нашего светильника подойдет драйвер с переключаемым выходным током от 500 до 700 мА и с диапазоном выходного напряжения 30–52 В (арт. 026058). DIP-переключателями на драйвере необходимо установить выходной ток 700 мА.
